Beflockungseinheit für den Rotationsdruck – mod. TC2/COMPL

Technische Merkmale

Beflockungseinheit für den Rotationsdruck – mod. TC2/COMPL

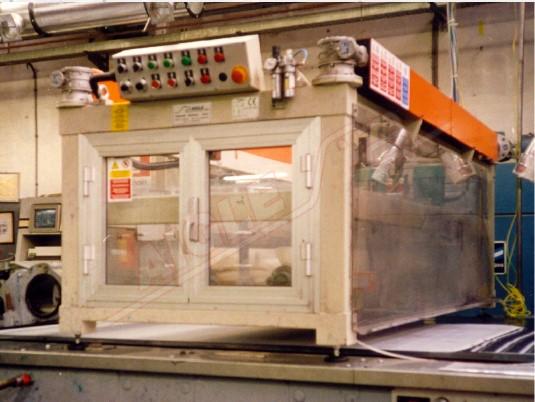

Die Beflockungseinheit für Rotationsdruck mod. TC2/COMPL wird auf die Schultern einer rotierenden Siebdruckmaschine gelegt. An der Stelle, an der sich das Gewebe und das Förderband trennen, befindet sich ein Saugmesser für die Vorreinigung; die Endreinigung wird von der Bürstenmaschine am Ausgang des Ofens durchgeführt.

Die Einheit besteht aus:

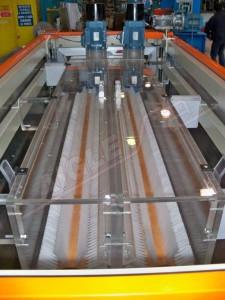

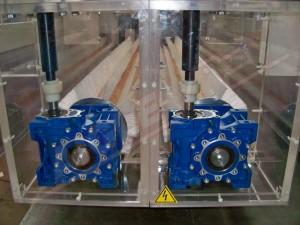

– Beflockungseinheit mod. TC2Sie besteht aus zwei Trichtern, in denen sich zwei motorisierte Rotationsbürsten mit variabler Geschwindigkeit befinden, die mit einem Wechselrichter ausgestattet sind. Die beiden Bürsten stehen zwei Netzrahmen gegenüber, die zur Reinigung herausgenommen werden können. Die Trichter sind durch Plexiglas-Isolatoren am Außenrahmen befestigt und mit einem motorisierten System zur Einstellung des Abstands zwischen Trichter und Gummituch ausgestattet. Der Rahmen ist mit Paneelen versiegelt, um eine Verschmutzung durch den Flock zu vermeiden.

– 100.000 Volt elektrostatischer Generator

– Ansaugsystem mod. BB1bestehend aus einer Saugschaufel an der Stelle, an der sich das Gewebe und das Förderband trennen. Die Schaufel ist mit dem Sauggebläse verbunden, das mit Filterschläuchen und einem Auffangbeutel für die zurückgewonnene Herde ausgestattet ist.

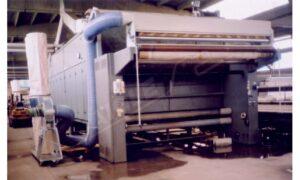

– Bürsteneinheit mod. SZ1 befindet sich am Ausgang des Ofens und besteht aus:

• Eine rotierende Bürste, die mit einer festen Geschwindigkeit angetrieben wird. Der Druck der Bürste gegen die Gegenwalze ist durch einen Elektromotor einstellbar
• Ein Gebläse mit Filterhülsen und einem Auffangbeutel, der an das Bürstendeck angeschlossen wird, um die entfernte Flocke zurückzugewinnen



Die Beflockung Gruppe mod. TC2 kann kombiniert werden mit einer Glitter Distribution Unit mod. TDP (siehe Schema unten).













•
•
