Dreikopf-Drucklinie – mod. LST

Technische Merkmale

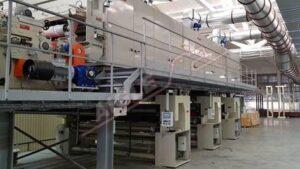

Dreikopf-Drucklinie – mod. LST

Die Dreikopf-Drucklinie mod. LST erlaubt:

– Reduzierung der Kosten für die Druckzylinder (nur die äußere Hülle wird ersetzt)

– Einfacher Zugang zum Austausch der Druckzylinder

– Veränderung der Gewebespannung bei Stillstand der Maschine oder wenn der Druckzylinder vom Gegenzylinder gelöst wird

– Die Trocknung aller Arten von Farben, einschließlich der Farben auf Wasserbasis, mit hoher Geschwindigkeit dank des speziellen Luftzirkulationssystems des Ofens

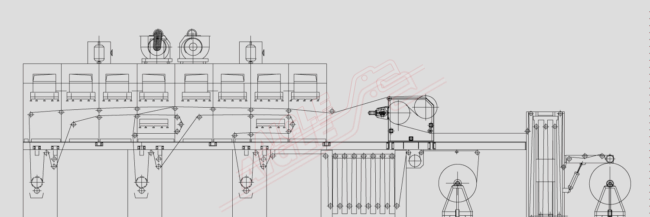

Diese Maschine besteht aus:

– Abwickler
– Akkumulator mit zwei W-Antrieben
– Druckwerke
– Trocknungsofen
– Kühlung Einheit
– Kontakt Aufwickler
– Motorisierung & Steuerplatine

Die Druckwerke sind mit einer gummierten Stützwalze (Ø mm. 300) und einer Druckgruppe mit 2 konischen Spannfuttern ausgestattet, auf denen der Druckzylindermantel montiert ist. Die Futter sind mit einer pneumatischen Schnellspannvorrichtung und mit einem Querkorrektursystem ausgestattet. Die Gruppe wird von einem Wechselstrommotor angetrieben, der mit einem Wechselrichter für die Synchronisierung mit dem Rest der Linie ausgestattet ist. Für die Einstellung der Druckzylindergeschwindigkeit kann eine Tänzerwalze mit pneumatischer Steuerung der Stoffspannung verwendet werden.

Ein mikrometrisches Spaltverstellsystem zwischen der Druckwalze und der Stützwalze und eine Edelstahlwanne, die die Farbe und das Abstreifblatt enthält, sind in Neigung und Druck einstellbar. Mindestens zwei pneumatische Kolben für das schnelle Anheben und Absenken des gesamten Systems (Druckwalze, Motorisierung und Behälter); auf diese Weise ist es möglich, die Druckwalze auch beim Absenken weiter zu drehen, um das Eintrocknen der Farbe zu verhindern.



•
•
•
•
